Která baterie patří k bojleru? Beztlakové připojení od rozpoznání k výběru

Proč běžná tlaková baterie nesmí na otevřený ohřívač?

Otevřený (beztlakový) ohřívač není stavěný na tlak vodovodní sítě — jeho nádoba je trvale otevřená do ovzduší. Běžná tlaková baterie výtok uzavře a tlak sítě spolu s roztažností vody při ohřevu mohou vnitřní nádobu roztrhnout. Výrobci ohřívačů proto vyžadují, aby byl otevřený ohřívač připojen výhradně přes beztlakovou (průtokovou) směšovací baterii.

Malé ohřívače vody pod dřezem nebo nad ním — s objemem 5 až 15 litrů — existují ve dvou provedeních. Uzavřený (tlakový) ohřívač je navržen pro tlak vodovodní sítě; na jeho přívodní potrubí je nutné namontovat pojistný ventil. Otevřený (beztlakový) ohřívač tuto ochranu nemá: nádoba je trvale otevřená do ovzduší a každý tlak, který uvnitř vznikne, se uvolní ven výtokem baterie.

Pokud na takový ohřívač našroubujete běžnou tlakovou baterii, uzavřete jedinou cestu, kterou se tlak uvolňuje. Technické předpisy pro vodovody uvádějí zásobovací tlak v místě připojení zpravidla 2 až 6 barů. Takový tlak spolu s roztažností vody během ohřevu může tenkostěnnou nádobu roztrhnout.

Německý odborný časopis Haustec zdokumentoval případy se škodou 75 000 a 35 000 eur; když nádoba praskne, studená voda neomezeně teče do místnosti. Týž zdroj upozorňuje, že v Německu dochází ročně ke stovkám takových škod a že otevřené ohřívače připojují nesprávně i zaměstnanci odborných firem. Nejde tedy o vzácné pochybení laika, ale o chybu, která se opakuje. Typ ohřívače proto ověřte před nákupem baterie, i když montáž přenecháváte montérovi.

Jak poznáte otevřený (beztlakový) ohřívač?

Nejspolehlivějším znakem je štítek nebo návod ohřívače: otevřené modely jsou označeny jako „beztlakové“, v německých dokumentech „drucklos“ nebo „offen“. Doma to potvrdí ještě dva znaky — jediný (studený) nástěnný vývod pod dřezem a stávající baterie se třemi připojovacími hadičkami. Písmena v označení modelu nehádejte; u Gorenje O a U znamenají provedení nad umyvadlo a pod umyvadlo.

K ověření nepotřebujete nářadí — stačí svítilna a dvě minuty pod dřezem.

• Štítek nebo návod ohřívače: otevřené modely jsou označeny „beztlakový“, u německých výrobců „drucklos“ nebo „offen“. Písmena v názvu modelu nepřekládejte podle citu. U Gorenje O a U znamenají provedení nad umyvadlo, respektive pod umyvadlo, nikoli otevřený systém.
• Nástěnný vývod: jediný (studený) vývod a malý ohřívač pod dřezem znamenají beztlakový systém. Pokud ze stěny vedou teplá i studená trubka, patří na dřez běžná tlaková baterie.
• Stávající baterie: spočítejte připojovací hadičky. Tři znamenají beztlakový systém, dvě tlakový.
• Umístění ohřívače: poznamenejte si, zda visí nad dřezem, nebo pod ním. Výrobci rozlišují provedení nad umyvadlo a pod umyvadlo jak u ohřívače, tak u příslušné průtokové směšovací baterie — není to táž armatura.

Pozor na jednu častou záměnu: „průtokový ohřívač“ je zařízení, které vodu ohřívá průběžně, bez zásoby. I ty existují v obou provedeních — tlakovém a beztlakovém; malé beztlakové průtokové ohřívače se často prodávají v sadě s odpovídající beztlakovou armaturou. Rozhoduje tedy otevřený nebo uzavřený systém, ne to, zda ohřívač vodu skladuje, nebo ohřívá průběžně. Provedení ověřte v návodu zařízení.

Pokud po těchto kontrolách zůstane pochybnost, nehádejte. Nesprávná volba není jen funkční chyba, ale bezpečnostní riziko — podívejte se do návodu ohřívače, zeptejte se montéra nebo napište nám.

Co znamená připojení na tři hadičky?

Připojení na tři hadičky znamená, že beztlaková baterie má tři připojovací hadičky: první přivádí studenou vodu z rohového ventilu (uzavíracího ventilu pod dřezem) do baterie, druhá vede studenou vodu z baterie do ohřívače, třetí vrací ohřátou vodu z ohřívače zpět do baterie. Hadičky k ohřívači bývají označeny modře (vstup) a červeně (výstup), hlavní přívodní hadička je bez označení.

Zvláštnost, kterou stojí za to pochopit: beztlaková armatura teplou vodu vůbec neotevírá. Páka řídí přítok studené vody do ohřívače a ten ohřátou vodu pasivně vytlačí zpět do baterie. Cesta od ohřívače k výtoku zůstává stále otevřená — právě proto není nádoba nikdy pod tlakem sítě. Odtud také výraz průtoková směšovací baterie, který pro beztlakovou baterii používají návody ohřívačů.

Zaměněné hadičky patří k častějším příčinám potíží: pokud po zavření páky z baterie stále teče horká voda, jsou modrá a červená hadička nejspíš prohozené. Jinak tento systém potkáte všude, kde teplou vodu potřebujete na jediném odběrném místě — v kuchyních bez centrální teplé vody, v chatách, kancelářích a dílnách. Otevřený ohřívač totiž zásobuje pouze jedno odběrné místo — to patří k jeho konstrukci, není to omezení konkrétního modelu. Pro nízké okno nad dřezem existuje i beztlaková sklopná verze, kterou před zavřením okna složíte.

Modely, které připojení na tři hadičky uvádějí v názvu

NT1614Nízkotlaká kuchyňská baterie EYN NT1614 s výsuvnou sprškou, stříbrná nebo stříbrná s černým tlačítkem5 690 KčZobrazit →NT1220Nízkotlaká stojánková kuchyňská baterie EYN NT1220 se třemi hadicemi, chrom4 690 KčZobrazit →NT1749Nízkotlaká stojánková kuchyňská baterie EYN NT1749 s výsuvnou sprškou, otočným výtokem a v několika barevných provedeníchZobrazit →

Proč beztlaková baterie během ohřevu kape?

Kapání z výtoku během ohřevu je u beztlakové baterie normální, ba přímo nutný jev. Voda se při ohřevu roztahuje a přebytek může v otevřeném systému odtéct jedině výtokem — baterie funguje takřka jako pojistný ventil ohřívače. Známkou závady je teprve dlouhotrvající nebo silné vytékání, které neustane po skončení ohřevu.

Návody ohřívačů to píší přímo: objem vody se během ohřevu zvětšuje a přebytek odteče výtokem směšovací baterie. Armatura v otevřeném systému tedy funguje i jako pojistný ventil. Několik kapek po každém odběru teplé vody není závada. Také krátké kapání ihned po zavření páky je zpravidla jen zbytek vody ve výtoku, nikoli expanzní voda.

Existují ohřívače s funkcí proti kapání, které expanzní vodu zachytí vestavěnou vyrovnávací membránou. Ani ty však nejsou zcela bez kapání. Při velmi vysokých nastavených teplotách mohou bublinky plynu vytlačit z výtoku zbytek vody; k častějšímu kapání přispívají i velmi malé, ale časté odběry vody.

Pokud kapání neustane ani po skončení ohřevu, zkontrolujte postupně čtyři věci, než zavoláte servis.

1. Hadičky na ohřívači: pokud po zavření páky teče horká voda, jsou modrá a červená hadička nejspíš prohozené. Hlavní přívodní hadička (bez označení) patří na rohový ventil, modrá na vstup ohřívače, červená na výstup.
2. Vzduch v systému: ohřívač odpojte od elektřiny, pak nechte baterii téct nejprve ve studené a poté v teplé poloze, dokud proud neteče čistý a bez bublání.
3. Omezovač přítoku: tento drobný prvek sedí mezi rohovým ventilem a přívodní hadičkou studené vody a přiškrtí přítok na hodnotu, kterou ohřívač snese. Pokud ho montér nenamontoval, je přítok příliš silný a baterie po zavření déle vytéká.
4. Průtok armatury: ověřte, zda plně otevřená baterie nepřekračuje maximální dovolený průtok ohřívače — o tom více v následující části.

Jaký průtok a jaká teplota odpovídají ohřívači?

Každý otevřený ohřívač má maximální dovolený průtok, který je uveden v tabulce údajů zařízení. Armaturu je třeba při montáži nastavit tak, aby plně otevřená tuto hodnotu nepřekročila. I teplotu omezte uvážlivě: při vysokých výstupních teplotách hrozí opaření, proto je úsporná poloha omezovače často zároveň tou nejbezpečnější.

To je kritérium, které kupující nejčastěji přehlédnou. Návody malých otevřených ohřívačů výslovně požadují, aby montér nastavil průtok a respektoval maximální dovolený průtok při plně otevřené armatuře; hodnota je v tabulce údajů zařízení. Beztlakové baterie tedy nejsou libovolně zaměnitelné ani mezi sebou: armatura s vydatnějším proudem může překročit výkon malého ohřívače a následkem je vlažná voda nebo dlouhé vytékání po zavření.

U teploty platí podobná obezřetnost. Malé ohřívače mají omezovač, který lze uzamknout na jeden z předvídaných stupňů, a doporučená úsporná poloha dává teplotu vhodnou pro každodenní použití. Při vysokých výstupních teplotách hrozí opaření. Beztlakové baterie zpravidla nemají termostatické omezení teploty — v domácnosti s malými dětmi je proto nízko nastavený omezovač na ohřívači hlavní ochranou.

Smí být beztlaková baterie vytahovací?

Smí, pokud je armatura jako celek beztlaková a má tři přípojky — výrobce ji tak musí uvádět. Zákaz z návodů ohřívačů platí pro dodatečně přidané hadice a nástavce na výtoku: výtok beztlakové baterie je zároveň odvzdušněním systému, proto ho nesmíte uzavřít, prodloužit ani na něj našroubovat běžný perlátor.

Rozdíl je důležitý, protože obě doporučení si na první pohled odporují. Návody ohřívačů zakazují prodlužování výtoku hadicí a vyžadují zvláštní regulátory proudu pro beztlakové ohřívače — mluví o dodatečném zásahu do stávající armatury. Tovární vytahovací beztlaková baterie je něco jiného: cesta odvzdušnění je předvídána v její konstrukci a tři připojovací hadičky zůstávají. Rozhodující je, abyste výtok neupravovali sami. Pokud návod vašeho ohřívače vytahovací provedení nepřipouští, platí návod ohřívače.

Vytahovací beztlakové armatury pro otevřený ohřívač

NT1642Nízkotlaká kuchyňská baterie EYN NT1642 s výsuvnou sprškou, chrom4 990 KčZobrazit →NT1546Nízkotlaká kuchyňská baterie EYN NT1546 s výsuvnou sprškou, tříhadicovým připojením a více barevnými provedenímiZobrazit →

Beztlaková, nebo tlaková baterie: v čem je rozdíl?

Rozdíl je v připojení a v tom, který ohřívač smí baterie zásobovat. Beztlaková baterie má tři připojovací hadičky, patří na otevřený (beztlakový) ohřívač s jedním odběrným místem a během ohřevu kape. Tlaková baterie má dvě hadičky a patří na centrální teplou vodu nebo na uzavřený tlakový ohřívač s pojistným ventilem.

Rozdíly vypadají na papíře drobně, v praxi jsou však rozhodující. Tabulka shrnuje, co znamená každá volba.

V naší nabídce jsou beztlakové baterie k bojleru samostatná kategorie. Než objednáte, ověřte v názvu nebo specifikaci výrobku, že výslovně uvádí beztlakové připojení, respektive tři hadičky — několik modelů je k dispozici v obou provedeních, proto je údaj u výrobku směrodatnější než kategorie. Pokud vám to není jasné, napište nám a ověříme to za vás.

Technické omezení ohřívače neznamená, že se musíte vzdát vzhledu. Beztlaková provedení existují v chromu, bílé, matné černé a v naší linii ELITE EDITION.

Beztlakové baterie v chromu, bílé, matné černé a v linii ELITE EDITION

NT1311Nízkotlaká kuchyňská baterie EYN NT1311 s otočným výtokovým ramínkem ve více barevných provedeních4 690 KčZobrazit →NT1252Nízkotlaká kuchyňská baterie EYN NT1252 se třemi hadicemi a otočným výtokovým ramínkem, matná černá5 690 KčZobrazit →KFL2244Nízkotlaká kuchyňská baterie ELITE EDITION KFL2244 s výsuvnou sprškou a otočným výtokovým ramínkem ve více barevných provedeníchZobrazit →

Jak pečujete o beztlakovou baterii?

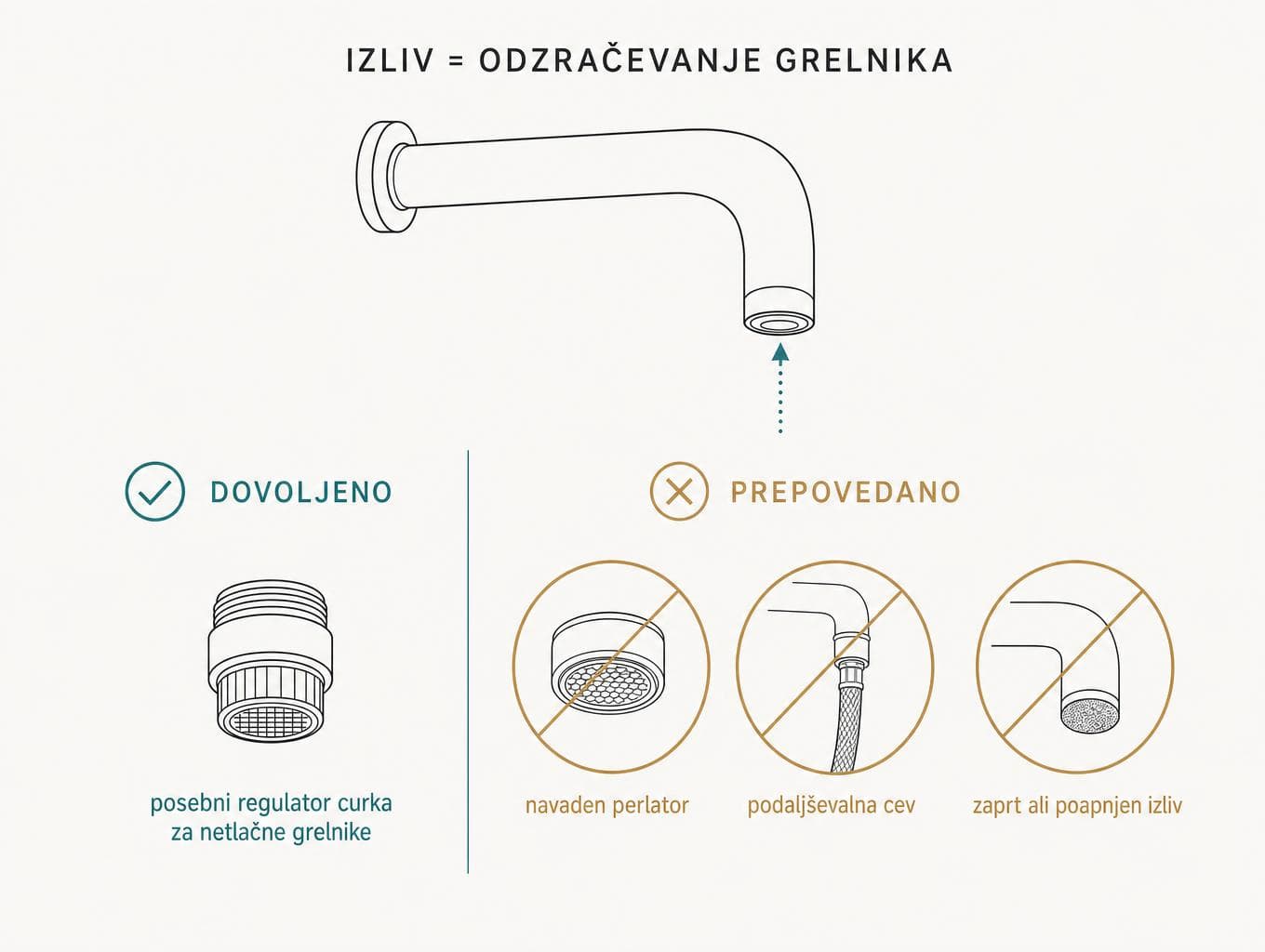

Výtok beztlakové baterie je zároveň odvzdušněním ohřívače, proto ho pravidelně zbavujte vodního kamene a nikdy ho neucpávejte. Používejte pouze regulátor proudu určený pro beztlakové ohřívače. Opotřebitelnými díly jsou regulátor proudu a hlavice u vytahovacích provedení; v místnosti, kde mrzne, ohřívač před zimou vypusťte.

Výtok beztlakové baterie není jen vývod, ale také odvzdušnění systému. Návody ohřívačů upozorňují, že vodní kámen může výtok ucpat a ohřívač dostat pod tlak. Výtok proto pravidelně zbavujte vodního kamene — a nikdy ho nezavírejte, ani dodatečně namontovanými nástavci. Jak regulátor proudu odšroubujete a zbavíte vodního kamene, popisuje krok za krokem průvodce proč baterie kape.

Opotřebitelné díly jsou i zde malé a vyměnitelné: regulátor proudu na výtoku a hlavice u vytahovacích provedení. Při nákupu regulátoru ověřte, zda je určen pro beztlakové ohřívače — běžný úsporný perlátor na beztlakovou baterii nepatří. Náhradní díly, které máme v nabídce, najdete mezi náhradními díly.

Náhradní hlavice pro vytahovací provedení

DEL1537Náhradní sprchová hlavice EYN DEL1537 ke kuchyňské baterii s více proudy, černá, chrom a kartáčovaný niklZobrazit →

Ještě upozornění pro majitele chat: mráz může zničit ohřívač i připojenou baterii. Výrobci ohřívačů vyžadují instalaci v místnosti, kde nemrzne. Před zimou tedy ohřívač vypusťte nebo zajistěte, aby teplota v místnosti neklesla pod bod mrazu.

Jak se rozhodnete: pět kroků

1. Určete systém

   Otevřený (beztlakový) ohřívač s jedním odběrným místem znamená beztlakovou baterii se třemi hadičkami. Uzavřený tlakový ohřívač nebo centrální teplá voda znamenají běžnou tlakovou baterii se dvěma přípojkami. Střední cesta neexistuje.

2. Poznamenejte si umístění ohřívače

   Nad dřezem, nebo pod ním. Výrobci rozlišují provedení průtokové směšovací baterie nad umyvadlo a pod umyvadlo, proto mějte tento údaj při objednávce po ruce — závisí na něm délka a uspořádání hadiček.

3. Ověřte maximální dovolený průtok

   Najdete ho v tabulce údajů ohřívače (často 5 l/min u pětilitrových modelů). Armatura musí být při montáži nastavena tak, aby plně otevřená tuto hodnotu nepřekročila. Jinak voda nebude dost teplá, nebo bude baterie déle vytékat.

4. Vyberte model a povrchovou úpravu

   Teprve zde přijde na řadu vzhled, dosah výtoku a vytahovací sprška. Ověřte, že výrobek uvádí beztlakové připojení v názvu nebo ve specifikaci, nejen v popisu kategorie.

5. Domluvte montáž

   Při výměně baterie ať montér zkontroluje i rohový ventil, zpětný ventil na vstupu do ohřívače a omezovač přítoku. To jsou tři drobné díly, které rozhodují, zda bude nová baterie fungovat klidně.

Pokud teplou vodu potřebujete na více odběrných místech, otevřený systém nestačí. Pak přichází v úvahu uzavřený (tlakový) ohřívač s pojistným ventilem na přívodním potrubí nebo centrální příprava teplé vody, a na dřez běžná tlaková baterie. Jak ji vybrat podle výšky, dosahu a povrchové úpravy, si přečtěte v průvodci jak vybrat kuchyňskou baterii, celou nabídku pak najdete mezi kuchyňskými bateriemi.

Nejste si jistí, jaký systém máte doma? Pošlete nám fotografii skříňky pod dřezem a štítku ohřívače — před nákupem společně ověříme, která baterie patří na vaše připojení a jaký průtok váš ohřívač ještě snese. Několik minut kontroly vás ochrání před drahou chybou.
